Quais são as folgas de instalação para flanges de tubo com pescoço soldado?
Nov 24, 2025
Como fornecedor de flanges para tubos com pescoço soldado, frequentemente encontro perguntas de clientes sobre as folgas de instalação para esses componentes essenciais. Compreender as folgas de instalação adequadas é crucial para garantir o funcionamento correto, a segurança e a longevidade do sistema de tubulação. Nesta postagem do blog, irei me aprofundar nos vários aspectos das folgas de instalação para flanges de tubo com pescoço soldado, fornecendo informações valiosas tanto para profissionais da indústria quanto para aqueles que são novos na área.
Compreendendo os flanges de tubo com pescoço de solda
Antes de discutir as folgas de instalação, é importante ter um conhecimento básico dos flanges de tubo com pescoço soldado. Esses flanges são projetados com um cubo longo e cônico que fornece reforço e distribuição de tensão, tornando-os adequados para aplicações de alta pressão e alta temperatura. O pescoço longo do flange é soldado ao tubo, criando uma conexão forte e permanente. Os flanges de tubo com pescoço soldado são comumente usados em indústrias como petróleo e gás, processamento químico e geração de energia. Você pode encontrar uma grande variedade deFlanges de tubo de pescoço soldadoem nosso site.
Importância das folgas de instalação
As folgas de instalação adequadas são essenciais por vários motivos. Em primeiro lugar, garantem que o flange possa ser facilmente alinhado com o tubo e outros componentes do sistema. Este alinhamento é crucial para evitar vazamentos e garantir uma vedação hermética. Em segundo lugar, as folgas de instalação permitem a expansão e contração térmica do tubo e do flange, o que pode ocorrer devido a mudanças de temperatura. Sem folgas adequadas, o flange pode ficar distorcido ou danificado, causando vazamentos e possíveis riscos à segurança. Finalmente, as folgas adequadas facilitam a instalação e remoção do flange para fins de manutenção ou substituição.
Tipos de folgas de instalação
Existem vários tipos de folgas de instalação que precisam ser considerados ao instalar flanges de tubo com pescoço soldado. Estes incluem:
Folga Radial
A folga radial refere-se ao espaço entre o diâmetro externo do tubo e o diâmetro interno do flange. Esta folga é necessária para permitir a fácil inserção do tubo no flange e para acomodar qualquer desalinhamento. A folga radial deve ser uniforme em torno da circunferência do tubo para garantir um encaixe adequado. Em geral, a folga radial deve estar entre 1/16 polegada e 1/8 polegada, dependendo do tamanho do tubo e do flange.
Folga Axial
A folga axial é o espaço entre a face do flange e a extremidade do tubo. Esta folga é importante para permitir a expansão e contração térmica do tubo. A folga axial deve ser suficiente para evitar que o flange seja comprimido ou distorcido quando o tubo se expandir ou contrair. A folga axial recomendada para flanges de tubo com pescoço soldado é normalmente entre 1/16 polegada e 1/4 polegada, dependendo da aplicação e das mudanças de temperatura esperadas.
Folga do furo do parafuso
A folga dos furos dos parafusos refere-se ao espaço entre os furos dos parafusos no flange e os próprios parafusos. Esta folga é necessária para permitir a fácil inserção dos parafusos e para garantir que eles possam ser apertados corretamente. A folga do furo do parafuso deve ser ligeiramente maior que o diâmetro dos parafusos para evitar emperramento. Em geral, a folga do furo do parafuso deve estar entre 1/32 polegada e 1/16 polegada, dependendo do tamanho dos parafusos.
Fatores que afetam as folgas de instalação
Vários fatores podem afetar as folgas de instalação dos flanges de tubo com pescoço soldado. Estes incluem:
Tamanho do tubo e espessura da parede
O tamanho e a espessura da parede do tubo determinarão as folgas radiais e axiais apropriadas. Tubos maiores e paredes mais espessas podem exigir folgas maiores para acomodar a expansão e contração térmica.
Tamanho e classificação do flange
O tamanho e a classificação do flange também afetarão as folgas de instalação. Flanges de classificação mais alta podem exigir folgas maiores para garantir um encaixe adequado e evitar vazamentos.
Condições Operacionais
As condições operacionais do sistema de tubulação, como temperatura, pressão e tipo de fluido, também influenciarão as folgas de instalação. Por exemplo, aplicações de alta temperatura podem exigir folgas axiais maiores para permitir a expansão térmica.
Processo de Soldagem
O processo de soldagem utilizado para unir o flange ao tubo também pode afetar as folgas de instalação. Alguns processos de soldagem podem causar distorção ou encolhimento do flange, o que pode exigir folgas adicionais para compensar essas alterações.
Determinando as folgas de instalação apropriadas
Para determinar as folgas de instalação apropriadas para flanges de tubo com pescoço soldado, é importante consultar as especificações e diretrizes do fabricante. Estas especificações fornecerão informações detalhadas sobre as folgas recomendadas para diferentes tamanhos e classificações de flanges. Além disso, é importante considerar as condições operacionais específicas do sistema de tubulação, como temperatura, pressão e tipo de fluido.
Em alguns casos, pode ser necessário realizar cálculos ou simulações para determinar as distâncias exatas de instalação. Esses cálculos podem levar em consideração fatores como expansão térmica, distribuição de tensões e forças de aperto dos parafusos. Ao usar esses cálculos, você pode garantir que as distâncias de instalação sejam otimizadas para a aplicação específica.
Procedimentos de instalação
Depois que as distâncias de instalação apropriadas forem determinadas, é importante seguir os procedimentos de instalação adequados para garantir uma instalação bem-sucedida. Esses procedimentos normalmente incluem as seguintes etapas:
- Prepare o tubo e o flange:Limpe as extremidades do tubo e o interior do flange para remover qualquer sujeira, detritos ou ferrugem. Isso garantirá um ajuste adequado e uma solda forte.
- Alinhe o flange e o tubo:Insira o tubo no flange e alinhe os orifícios dos parafusos. Use uma ferramenta de alinhamento de flange para garantir que o flange esteja devidamente alinhado com o tubo.
- Instale a junta:Coloque a junta entre as faces do flange. Certifique-se de que a junta esteja centralizada e assentada corretamente.
- Insira os parafusos:Insira os parafusos através dos orifícios no flange e aperte-os usando uma chave de torque. Siga as especificações do fabricante para os valores de torque recomendados.
- Solde o flange ao tubo:Use o processo de soldagem apropriado para unir o flange ao tubo. Siga os procedimentos e especificações de soldagem fornecidos pelo fabricante.
- Inspecione a instalação:Após a conclusão da soldagem, inspecione a instalação para garantir que o flange esteja devidamente alinhado e que não haja vazamentos.
Conclusão

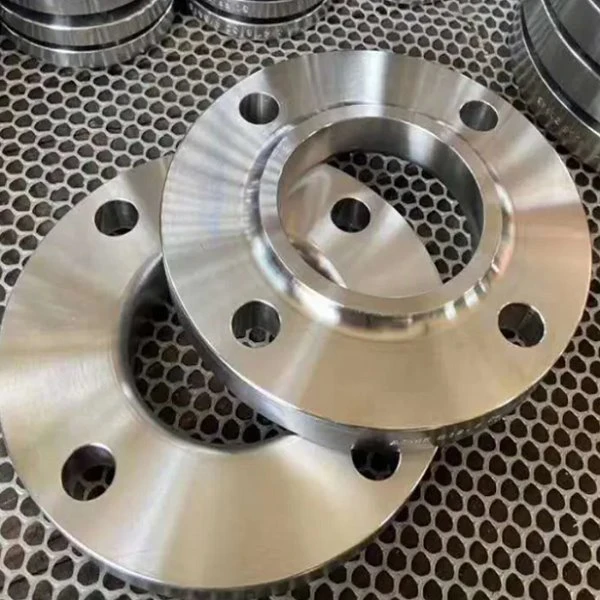

As folgas de instalação adequadas são essenciais para garantir o correto funcionamento, segurança e longevidade dos flanges de tubo com pescoço soldado. Ao compreender os diferentes tipos de espaços livres de instalação, os fatores que os afetam e os procedimentos de instalação adequados, você poderá garantir uma instalação bem-sucedida. Como fornecedor dePescoço de soldagem Pn10 de aço inoxidávele outros flanges de tubo com pescoço soldado, estamos comprometidos em fornecer aos nossos clientes produtos de alta qualidade e consultoria especializada. Se você tiver alguma dúvida ou precisar de ajuda com a instalação do flange, não hesite em nos contatar. Estamos ansiosos para discutir suas necessidades de aquisição e ajudá-lo a encontrar as soluções certas para seus projetos.
Referências
- "Manual de tubulação" por George E. Totten e Neil H. McManus
- "ASME B16.5 - Flanges para tubos e conexões flangeadas"
- Especificações e diretrizes do fabricante para flanges de tubo com pescoço soldado
